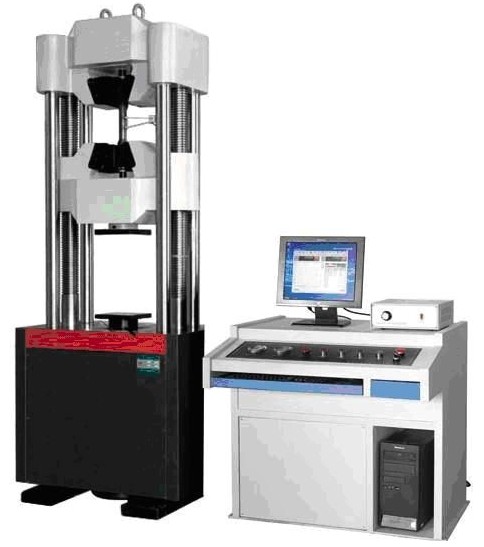

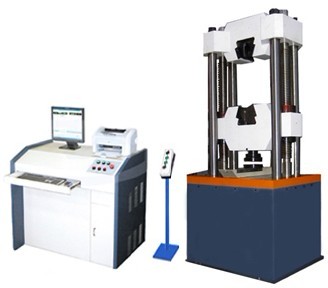

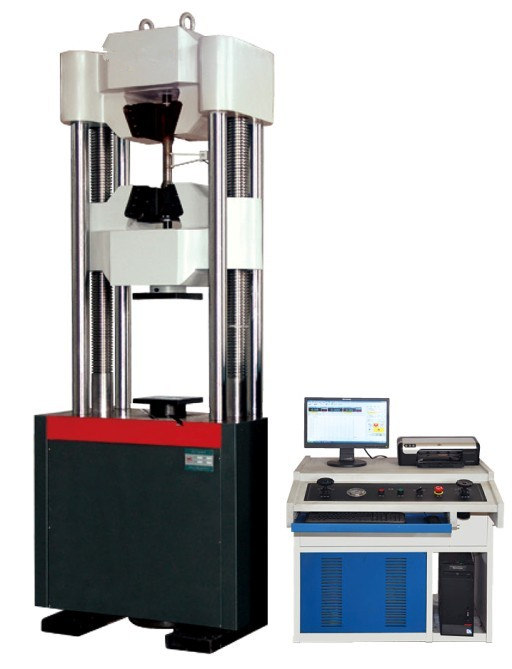

WAW-D系列微機控制電液伺服萬能試驗機
(30噸、60噸、100噸、200噸)
一、產品概述
該微機控制電液伺服萬能試驗機采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、油源、測控系統、試驗器具四部分組成，最大試驗力2000kN，試驗機準確度等級為1級，根據用戶需要，也可擴大至0.5級。
WAW-D型微機控制電液伺服萬能試驗機主機是六立柱框架結構，主油缸下置，主體結構由底座、油缸、試臺、下橫梁、上橫梁、絲杠、光杠等零部件組成。底座上安裝有絲杠驅動和傳動機構，通過絲杠轉動帶動下橫梁上下移動來調整試驗空間。主油缸活塞的端部裝有負荷傳感器，油缸上升通過高精度的負荷傳感器、試臺、立柱、和上橫梁向上運動來完成拉伸，同樣的動作在試臺與下橫梁之間可以完成壓縮試驗。
二、產品用途
本電液伺服萬能試驗機廣泛適用于金屬材料的拉伸、壓縮、彎曲、剪切試驗，也可用于水泥、混凝土等非金屬材料的抗壓和抗折試驗。增加簡單輔具后，可進行緊固件、鋼絲繩、構件的力學性能試驗，是航空航天部門、科研單位、工程質量檢測、大專院校、工礦企業理想的高品質檢測儀器。
三、產品性能特點
1 .該電液伺服萬能試驗機控制軟件采用先進的自適應PID控制算法，實現了三閉環全數字控制。
2. 數據采集系統由4路高準確A/D轉換通道組成，最高分辨率達1/200000，全程不分檔，或根據用戶要求分四檔。
3. 選用集成器件，全數字化設計。
4. 內置大規?？删幊唐骷?，具備高速運算能力，實時處理數字信號。
5. 集成雙路程控放大器，數字調零，自動平滑換檔。
6. 該電液伺服萬能試驗機采用進口伺服閥組，全部控制信號光電隔離，24V直流工作，安全可靠。
7. 軟件運行在Windows98/2000/XP操作系統；配有專用試驗機軟件，可對試驗結果進行統計和處理，然后輸出各種要求格式的試驗報告和特性曲線圖樣。
8. 實時記錄、動態顯示試驗曲線。
9. 提供可編程自動試驗程序，用戶可根據試驗要求靈活編輯試驗步驟。
10.采用人機交互方式分析計算被試材料的性能指標，具有自動和手動兩種方式。
11.采用標準數據庫管理試驗數據，支持批量試驗。
12.用戶可以根據需要添加試驗方法及相應的標準。
四、技術參數
規格型號 | WAW-300D | WAW-600D | WAW-1000D | WAW-2000D |
最大試驗力（KN） | 300 | 600 | 1000 | 2000 |
試驗力有效測量范圍 | 2%～100%FS | |||
試驗力準確度 | 優于示值的±1％ | |||
應力速率控制范圍 | 1MP/S-60MP/S | |||
試驗應變速率調節范圍 | 0.00025/S-200025/S | |||
位移速率控制范圍 | 0.5㎜/min-50㎜/min | |||
變型有效測量范圍 | 2%～100%FS | |||
變型測量準確度 | 在引伸計滿量程的2%～100%范圍內，優于示值的±1％ | |||
鉗扣最大拉伸間距 | 620 | 690 | 620 | 700 |
壓縮空間最大距離 | 550 | 620 | 580 | 600 |
圓試樣夾持直徑 | ∮10～∮32 | ∮13～∮40 | ∮14～∮45 | ∮20～∮70 |
扁試夾持厚度 | 0～15 | 0～30 | 0～40 | 0～50 |
電機功率（KW） | 2 | 2．1 | 2．1 | 3 |
主機高度 | 2200 | 2300 | 2500 | 2900 |
重量（Kg） | 2000 | 2200 | 3500 | 5500 |
