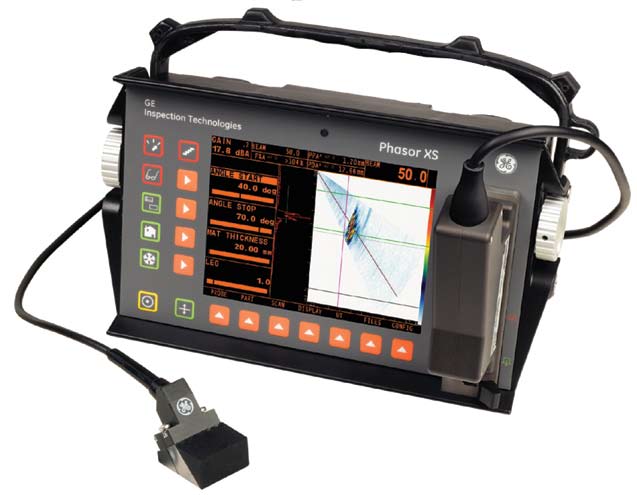

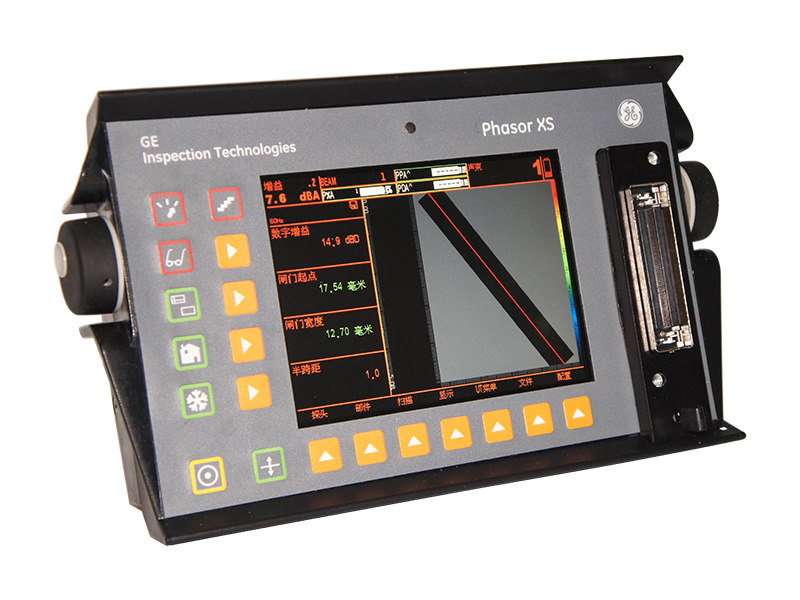

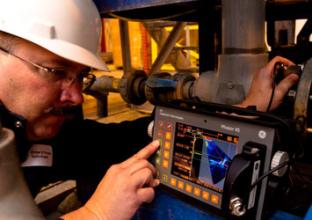

美國GE 相控陣探傷儀PhasorXS
相控陣探傷儀PhasorXS應用：
1.電力行業：
管道 復合部件焊縫 渦輪葉片壓力容器電機轉子
2.石油天然氣行業：
管道 接環焊縫儲槽 管口和法蘭 焊縫厚壁管 壓力容器

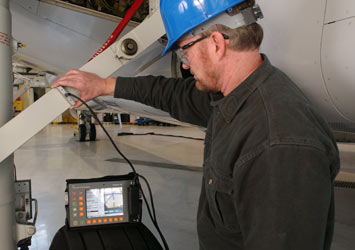

3.航空航天業：
劃片槽 起落裝置 焊縫復合結構（分層及拆卸測試）
4.軌道交通
鐵軌機械軸 焊逢主軸 點焊 制動圓盤 輪軸 接合點
相控陣探傷儀PhasorXS特點：
內置電池供電，超輕設計，不到3.8公斤，便攜式的相控陣探傷儀。
符合行業標準的常規數字超聲波探傷儀。
電子控制波束角度、焦點。
一次同時多角度探測。
常規超聲和相控陣模式檢測轉換簡單自如。
經過實踐證實，外殼結實耐用，適應野外作業。
彩色、實時扇形顯示，并帶A掃描圖選項。
全屏顯示，快照?qǐng)D像儲存功能，可以把扇形圖、A掃描、B掃描、測量數據和屏幕顯示的設置參數全部保留。
通過SD存儲卡傳輸JPEG圖像報告和數據。
電路板內置的延遲邏輯計算器。
配備防污染密封袋，按鍵控制，操作方便。
線性增益控制，可補償準確的DAC/TCG記錄裝置靈敏度的自然變化。
改進的時間校正增益使手動檢測適合編碼。準確的逐個光束、逐點的振幅控制。
初始角TCG曲線用于增加所選A超上的基準調整，以進行準確的振幅缺陷評估。
具有用戶自定義焊縫坡口結構功能。
相控陣探傷儀PhasorXS參數
通用參數
內存
設置文件
可插拔存儲器
512MBSD卡
文檔格式
JPEG每幅圖像~80KB
重量
3.4kg
大小
282mm寬x 171mm高x 159mm深
電池
鑄制鋰電池- 356P配置
電池壽命
6小時
充電
外接充電器
外接電源
通用輸入85-260V AC/50-60Hz
探頭連接
常規 — 提供00 lemo/ BNC適配器
相控陣 — 定制ZIF
VGA輸出
是
對話語言
中文、英語、法語、德語、日語、西班牙語
屏幕尺寸
165mm（6.5 in.）對角線
屏幕分辨率
VGA彩色TFT 640H x 480V pixel
常規通道參數
脈沖發生器類型
尖波
脈沖重復頻率
15至2000 Hz，手動/自動
脈沖發生器電壓
300V， 低、高(可選)
脈沖發生器上升時間
<15nsec< span="">
阻尼
50或1000 Ohms (可選)
工作模式
單,雙
接收器輸入電容
<50 pF
接收器輸入阻抗
1000Ohms雙模式
輸入電壓
40V峰峰值
帶寬/放大器帶通
1to 15 MHz @ -3dB
頻率選擇
1.0,2.0, 2.25, 4.0, 5.0, 10及15 MHZ + BB
矯正
正半波，負半波，全波和射頻
模擬增益
0至110 dB
聲速
1000to 16000 m/s 0.0393至0.5905 in./μ-sec
量程
5米
顯示延遲
2.5m (98.5 inch)
自動校準
是
抑制
0到80%
TCG
15點@ 6 dB/μ-sec
門限
A門，B門
門閥值
5到95%
門啟動
0mm– 全范圍內
門寬度
1mm -全范圍內
門模式
關，正，負(關，一致，不一致）
TOF模式
波前，峰值
可選顯示模式
A掃描
顯示讀數
振幅，聲程，水平距離，垂直距離
測量分辨率
5納秒
顯示測量單位
mm或英寸(可選)
彩色半跨距
標準
相控陣通道參數
脈沖發生器類型
雙極性方波
脈沖重復頻率
15至7680 Hz
脈沖發生器電壓
±25 V至 ±75V (1 V步進
脈沖發生器上升時間
<15 nsec
工作模式
單
接收器輸入阻抗
220Ohms
輸入電壓
200mV峰峰值
帶寬/放大器帶通
可選擇
頻率選擇
2.25,4.0,及5.0 MHZ + LP & HP
矯正
正半波，負半波，全波和射頻
模擬增益
0至40 dB
數字增益
0至53.9 dB
聚焦法則
用戶選擇，128
實物探頭
1至64
虛擬探頭
1至16
循環數
1至128
脈沖發生器寬度
20至500 nsec（1/2周期）
脈沖發生器延遲
0至10.24μ-sec
接收器延遲
0至10.24μ-sec
聲速
1000至16000 m/s 0.0393至0.5905 in./μ-sec
量程
1米
顯示延遲
1m (39.4 inch)
抑制
0到80%
TCG
15點@ 6 dB/μ-sec
門限
A門，B門，IF
門閥值
5到95%
門啟動
0mm -全范圍內
門寬度
1mm -全范圍內
門模式
關，正，負(關，一致，不一致）
TOF模式
波前，峰值
掃描類型
線性或扇形，C掃描
可選顯示模式
A掃描 ，B掃描和扇形圖像，C掃描（TOPVIEW）
顯示讀數
振幅，聲程，水平距離，垂直距離
測量單位
mm或英寸(可選)
分辨率
5納秒
彩色半跨距
標準
