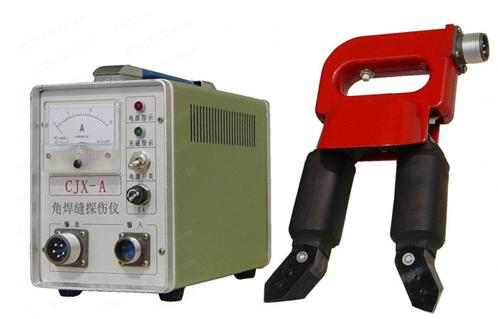

CJX-A磁粉探傷儀
一、產品概述
◆ 主要用于鐵磁性材料表面及近表面探傷，交流電磁化方式，能檢測2mm以下的傷損。
◆ 利用外加磁場磁化法對各種平焊縫、角焊縫、機械零配件的分段探傷檢查。
◆ 多功能通用主機可任意選配A.D.O三種探頭，滿足客戶多種工件的需求。
◆ 采用無觸點可控元件和集成電路，安全電壓輸出，安全可靠,工作壽命長。
◆ 采用外加磁場磁化法，體積小，重量輕，方便攜帶。
◆ 廣泛應用于壓力容器、管道、球罐、大型鋼結構及機械制造等行業，特別適用于野外、流動探傷檢查使用。
二、產品簡介
CJX－A磁粉探傷儀是我廠吸收國內外同類產品的優點自行設計生產的。儀器具有體積小、重量輕、用途廣、便攜帶、操作方便等優點。電路采用無觸點可控元件和集成電路，安全電壓輸出。利用外加磁場磁化法對各種平焊縫、角焊縫、機械零配件的分段探傷檢查。應用于壓力容器、管道、球罐、大型鋼結構及機械制造等行業，特別適用于野外、流動探傷檢查使用。
三、技術參數
1、電源： 220V 50HZ ±10%
2、輸出：AC：38V 10A
3、探傷速度：6米/分
4、探頭溫升：小于60℃
5、工作節拍：建議在連續工作時：
充磁時間≤3秒.間息時間≥5秒
6、儀器重量：5Kg

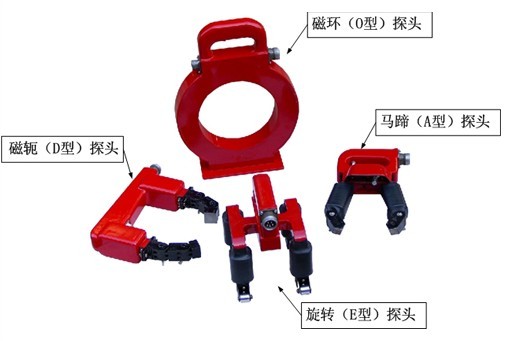

四、探頭選配
A型探頭，也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭，配有工作燈；對異形面、形狀復雜工件探傷尤其適用。極距：20－160mm；提升力：AC≥5Kg DC≥18.1Kg；重量：1Kg?？瑟?dú)立利用這種探頭制成一臺馬蹄磁粉探傷儀或角焊縫磁粉探傷儀。
D型探頭，也稱電磁軛探頭，高磁導多極活動關節磁化強度較大。極距：60－220mm；提升力：AC≥6Kg DC≥18Kg；重量：1.6 Kg。
可獨立利用這種探頭制成一臺電磁軛磁粉探傷儀。
O型探頭，也稱環型探頭，利用電感線圈通電時產生磁場來磁化工件；可對軸棒類、螺栓類等多種中小型零件探傷或穿過式遠離法退磁。內徑：150mm中心磁場≥ 180oe重量：3Kg。
五、操作使用方法與注意事項
使用本儀器前詳細閱讀使用說明書，了解掌握儀器結構和技術性能。檢查電源與本儀器要求是否相符，連接是否正確，方可接通電源。初次使用或久藏復用前，應檢查儀器是否完好。
1、操作步驟
（1）將電源插頭線與儀器電源插座接好，探頭和輸出插座連接好。
（2）接通儀器電源開關（K1），此時電源指示燈亮，儀器控制電路同時接通，伺服工作。
（3）將探頭和被檢工件接觸好，按下探頭上的開關（K2），此時工件呈磁化狀態，工作燈亮，松開開關（K2）主回路電源斷開，工件停止磁化。
（4）停止使用時，關斷儀器電源開關，斷開電源。
2、故障維修
（1）電源接通后，無指示、不工作，保險絲熔斷。因短路、過載引起的。
（2）按下開關（K2），探頭工作；無工作指示，因指示燈引起。
（3）工作指示燈亮，探頭不充磁。主電路或控制電路有故障。
（4）接通電源不按開關（K2）即充磁?？刂齐娐坊螂p向可控元件損壞。
3、注意事項
（1）在使用前，應檢查供電電壓是否適合儀器要求，如過高或過低會影響探傷效果。
（2）使用時探頭端面應與被檢工件保持良好接觸，按下開關（K2）。
（3）本儀器有很好的空載過流保護電路，但在使用時，應盡量避免空載工作，減少產生不必要的溫升。
六：標準配置
序號 | 名稱 | 數量 | 備注 |
1 | CJX-A主機 | 1臺 |
|
2 | 馬蹄探頭（A型） | 1只 |
|
3 | 連接電纜 | 1根 |
|
4 | 電源線 | 1根 |
|
5 | 說明書 | 1份 |
|
6 | 合格證 | 1份 |
|
7 | 保修單 | 1張 |
|
8 | 裝箱單 | 1張 |
|
