便攜式磁粉探傷儀
立即詢價

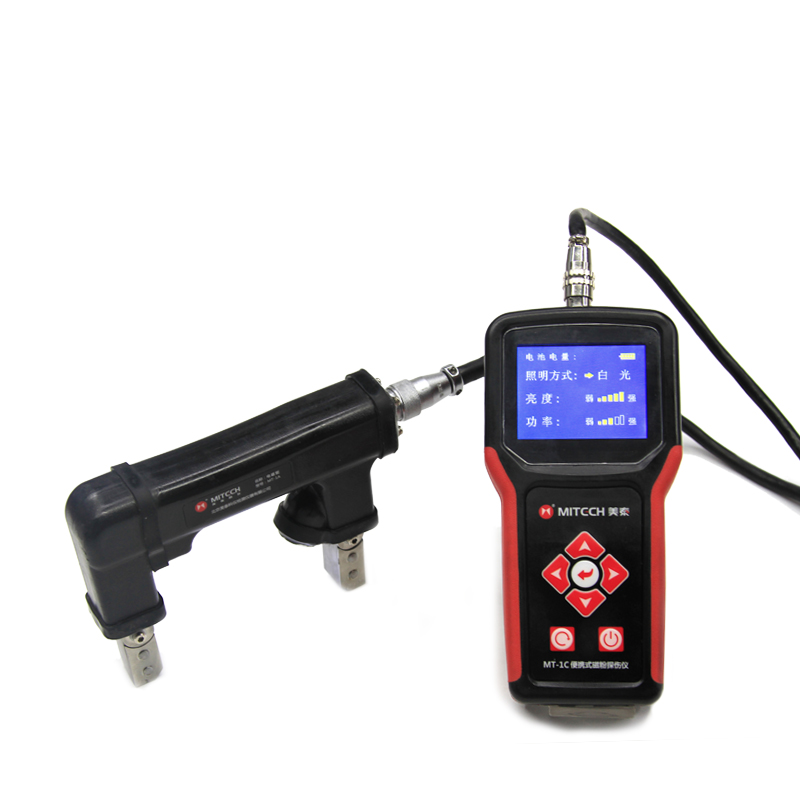

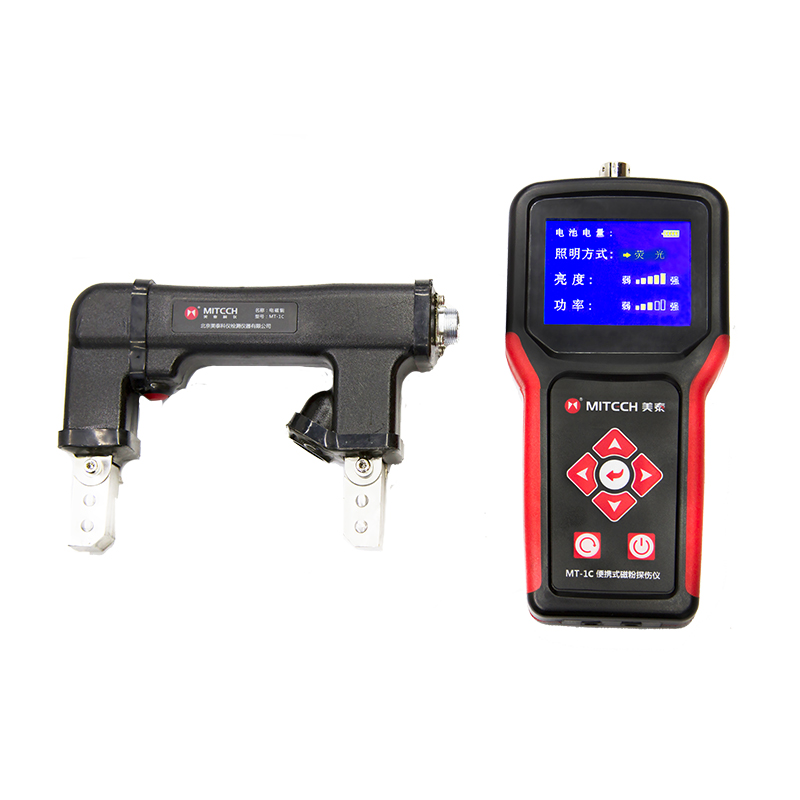

便攜式磁粉探傷儀（白光、熒光）
產品概述
MT-1C型便攜式磁粉探傷儀，采用大容量鋰電池組供電，將充電電池提供的直流電經過變頻逆變和信號移相處理，為磁粉探傷儀提供磁化電源，解決了傳統磁粉探傷儀依賴220V電源的弊端；功耗低，一次充電可連續工作4小時以上，電池可以在線充電和脫機充電。特別適用于野外無電源的現場探傷及高空作業，它實現了磁粉探傷數字化的革新。
功能用途
飛機制造、鍋爐壓力容器、電力、油田、造船、汽輪機和內燃機配件、煤礦、機械、標準件、油泵油嘴、汽車零件、造橋、化工、鐵路、大型機械零部件、鋼結構設備等行業產品；因鍛壓、淬火、焊接、疲勞等引起的表面及近表面缺陷，如鏈桿、曲軸、軸承、高強度螺栓、彈簧、鍛件、石化管件、閥門、葉片、齒輪、錨鏈以及焊縫等幾何形狀復雜的工件等。
工作原理
將待測鐵磁性材料的物體置于強磁場中或通以強大電流使之磁化，若物體表面或表面附近存有缺陷（裂紋、折疊、夾雜物等），磁力線在這些缺陷附近會產生漏磁，當將導磁性良好的磁粉（通常為磁性氧化鐵粉）施加在物體上時，缺陷附近的漏磁場就會吸住磁粉，堆集形成可見的磁粉痕跡，在合適的光照下形成可見的磁痕，從而顯示不出連續性的位置、大小、形狀和嚴重程度，將缺陷顯示出來。
工作條件
環境溫度：操作溫度－10℃～＋40℃
存儲溫度：-20℃～＋70℃
相對濕度：≤80％
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵
存儲溫度：-20℃～＋70℃
相對濕度：≤80％
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵
儀器特點
智能高清3.2寸彩色液晶顯示，可顯示電池電量、照明方式、照明亮度和輸出功率
大容量鋰電池組供電，可任意攜帶現場，解決了傳統磁粉探傷儀依賴220V電源的弊端，功耗低、體積小，電池可在線充電，亦可脫機充電。特別適用于野外、高空探傷
照明亮度、照明方式、功率、磁軛間距可調，滿足不同環境下的探傷需求，設置狀態可進行存儲
新型電源模式的應用，使本產品不論在檢測缺陷的深度還是在檢測表面的靈敏度方面都得到了提升
電磁軛采用脈動式供電技術，可連續不間斷工作，不受傳統電磁軛須要間隙時間的限制
集傳統磁粉探傷儀全部優勢于一身，檢測近表面缺陷快速、清晰、準確

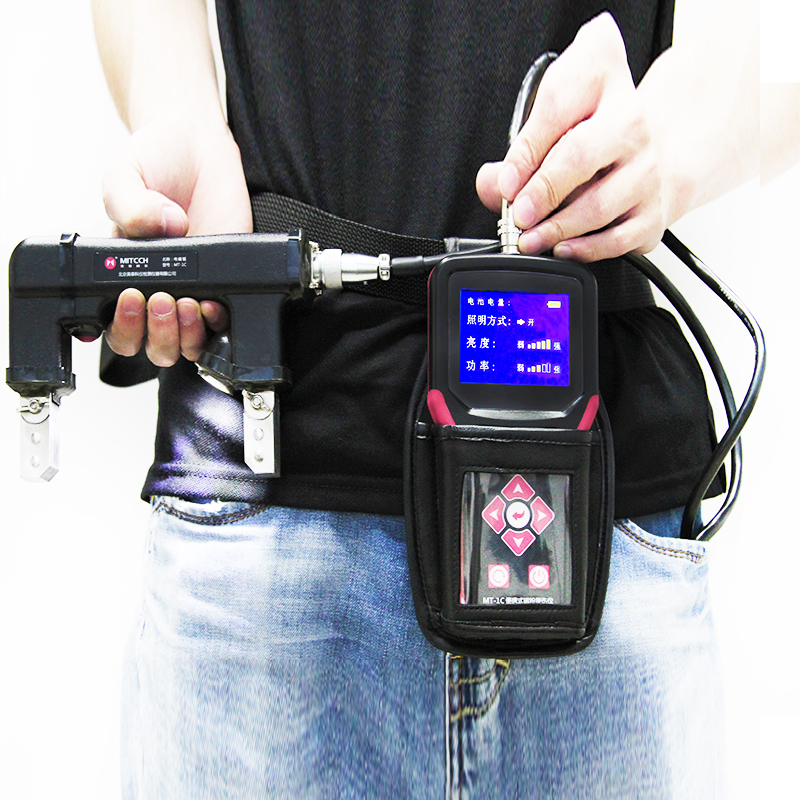

儀器小巧，配有儀器包，操作者可將儀器斜跨于腰間，大大減少探傷人員的勞動強度，提高工作效率
大容量鋰電池組供電，可任意攜帶現場，解決了傳統磁粉探傷儀依賴220V電源的弊端，功耗低、體積小，電池可在線充電，亦可脫機充電。特別適用于野外、高空探傷
照明亮度、照明方式、功率、磁軛間距可調，滿足不同環境下的探傷需求，設置狀態可進行存儲
新型電源模式的應用，使本產品不論在檢測缺陷的深度還是在檢測表面的靈敏度方面都得到了提升
電磁軛采用脈動式供電技術，可連續不間斷工作，不受傳統電磁軛須要間隙時間的限制
集傳統磁粉探傷儀全部優勢于一身，檢測近表面缺陷快速、清晰、準確
儀器小巧，配有儀器包，操作者可將儀器斜跨于腰間，大大減少探傷人員的勞動強度，提高工作效率
操作方法及注意事項
在執行探傷操作時，步驟及注意事項如下：
1.用連接線連好馬蹄鐵式磁軛探頭，然后開機，按上、下方向鍵，使黃色三角標在;探傷檢測項上，按確認鍵，進入探傷檢測。啟動探傷檢測;后，可根據探傷工件大小，適當調節探傷器磁極開度距離
2.干粉探傷時，工件表面要干燥。將適當干燥磁粉均勻地施加于工件有效探傷范圍內，在工件探測表面上以小于40mm/s的速度緩慢移動磁軛探頭，進行多方向的垂直探傷，使兩磁極與被探工件接觸良好。觀察磁粉流動時有無磁粉聚集，如有異常變化時應該變磁軛開度，調節磁場強度，反復進行探傷檢測
3.對工件探傷面進行探傷時，須有一定重疊，每次重疊區域不小于25mm，做到多方位探傷。當發現磁粉有聚集時，應及時分析磁痕形成的原因，并正確判斷相關磁痕、非相關磁痕。要正確判斷各種磁痕特征
4.如在探傷過程中，發現磁粉聚集，可用吹磁粉器吹去多余的磁粉，使缺陷磁粉顯示清晰
5.若磁痕難以判斷，應通過修磨重新探傷或采取其他方法確認，如果判定磁痕是缺陷磁痕，應將攝像頭對準磁痕顯示處，按確認鍵，拍下磁痕顯示照片
6.拍攝完磁痕顯示照片后，按上下方向鍵，使光標停在功能項上，按確認鍵，屏幕顯示存儲對話框（或直接按存儲;鍵）
7.根據對話框顯示項目，依次輸入：
a. 單位：光標在“單位”前閃動，按確認鍵進入，按左、右方向鍵選擇使用單位，選擇完畢后，按確認鍵
b. 人員編號：光標“人員編號前”閃動，按確認鍵進入，按數字鍵，輸入操作者編號，輸入完畢后，按確認鍵
c. 修程：光標在修程;前閃動，按確認鍵進入，按左、右方向鍵選擇當前修程，選擇完畢后，按確認鍵，并按數字鍵，輸入修程次數，輸入完畢后，按確認鍵
d. 部件名稱：光標在部件名稱前，部件名稱項在探傷前已經確定，此項即為默認，不用重新選擇
e. 部件編號：光標在部件編號前，按確認鍵進入;部件編號項，在部件編號后面出現橫杠光標閃動，按數字鍵輸入當前檢測的部件號，如需要輸入字符或是字母，可按打印鍵，打開軟犍盤輸入，按上下左右方向鍵，選擇字母或字符，按確認健輸入，完畢后，再按打印鍵可關閉軟鍵盤，繼續其他數字的輸入，輸入完畢后，按確認鍵
f. 探傷方法：光標在探傷方法前，按確認鍵進入，在探傷方法后面出現橫杠光標閃動，按左、右方向鍵選擇干法或濕法選擇完畢后，按確認鍵
g. 缺陷長度：光標在缺陷長度前，按確認鍵進入，屏幕顯示存儲的缺陷圖像，在屏幕上顯示一個光標，按方向鍵，使光標到達缺陷的一個端點，按確認鍵
h. 缺陷性質：光標在缺陷性質前，按確認鍵進入，按左右方向鍵選擇缺陷類型線形／圓形選擇完畢后，按確認鍵
i. 缺陷部位：光標在缺陷部位前，按確認鍵鍵入，屏幕出現當前檢測的工件圖形，屏幕上有一個可移動的指示光標，按上、下、左，右方向鍵，使光標停留在發現缺陷的位置處，按確認鍵，儀器自動存儲其他缺陷部位
j. 存儲號：光標在存儲號前，按確認鍵，存儲完畢，對話框關閉。儀器返回到待機狀態，如繼續探傷，按上下方向鍵，使光標重新返回到探傷檢測項，按確認鍵，繼續進行探傷操作
如不存儲探傷記錄，按右方向鍵可退出，儀器返回到待命狀態
儀器的保養與維護
數字便攜式磁粉探傷儀屬于檢測儀器，使用中要注意下列事項：
儀器使用完畢，應用干凈棉紗擦干凈油污，避免雨水及機油等液體滲入內部
搬動中應避免強烈震動，平時應存放于干燥通風場所
儀器長期不用時，應每三個月給電瓶充電和通電，以免元件受潮，影響儀器的性能
數字鍵盤是人機對話的媒介，使用時不宜用力過猛或用金屬工件敲擊，會嚴重影響使用壽命
關機5秒鐘后，方可再次開機，切忌馬上開機
使用浮充電源時，要關機狀態下插拔，應避免帶電插拔
探傷儀配有專用電池組，專用外接電源適配智能充電器，保證蓄電池組不會產生過充；充電時間大約4-6小時左右，紅燈表示電池組為充電狀態，綠燈表示電池組已充滿
馬蹄型磁軛探頭的使用注意事項：按制探頭開關前應保證活關節的磁極頭端面與工件已盡可能保持良好接觸；探頭離開工件前應及時松開開關；活關節部位應定期注油潤滑和防銹
儀器使用完畢，應用干凈棉紗擦干凈油污，避免雨水及機油等液體滲入內部
搬動中應避免強烈震動，平時應存放于干燥通風場所
儀器長期不用時，應每三個月給電瓶充電和通電，以免元件受潮，影響儀器的性能
數字鍵盤是人機對話的媒介，使用時不宜用力過猛或用金屬工件敲擊，會嚴重影響使用壽命
關機5秒鐘后，方可再次開機，切忌馬上開機
使用浮充電源時，要關機狀態下插拔，應避免帶電插拔
探傷儀配有專用電池組，專用外接電源適配智能充電器，保證蓄電池組不會產生過充；充電時間大約4-6小時左右，紅燈表示電池組為充電狀態，綠燈表示電池組已充滿
馬蹄型磁軛探頭的使用注意事項：按制探頭開關前應保證活關節的磁極頭端面與工件已盡可能保持良好接觸；探頭離開工件前應及時松開開關；活關節部位應定期注油潤滑和防銹
