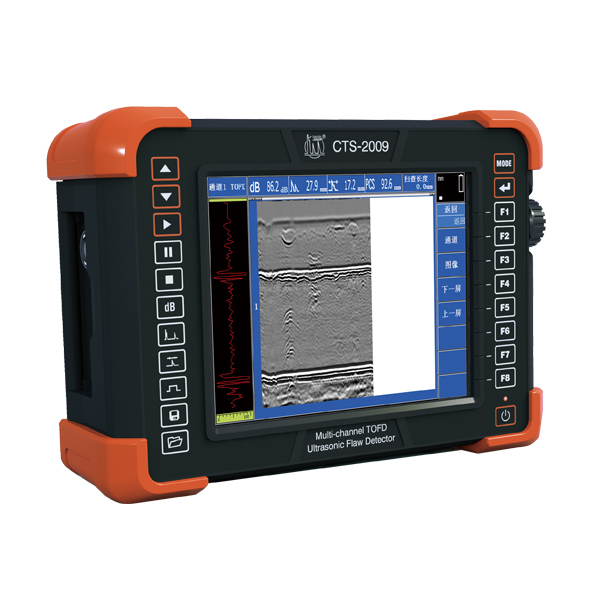

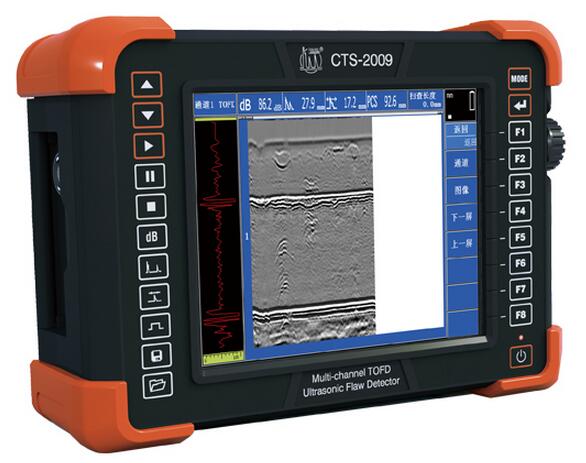

CTS-2009多通道TOFD超聲波檢測儀
產品介紹
CTS-2009多通道TOFD超聲波檢測儀兼容歐盟EN12668-1:2010標準，國內NB/T47013.10,DL/T330，GB/T 23902標準，能夠一次性掃查覆蓋200mm厚度焊縫，具備還原缺陷特征功能的合成孔徑聚焦（SAFT）技術，采用工業級TFT顯示屏，具有全WVGA分辨率（800×600），完全勝任在室外和陽光直射的環境下工作，支持全觸控操作，提高檢測效率。檢測儀一次性通過中國特種設備檢測研究院的檢測并獲得B級證書，在類似等效輸入噪聲、凈增益等14個TOFD檢測關鍵指標中達到A類性能指標要求。

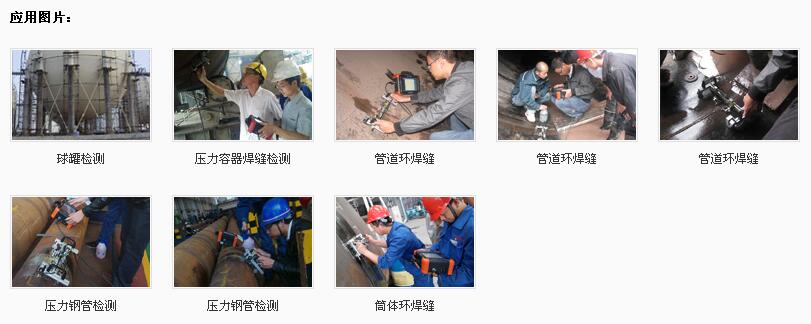

功能特點
“3+4+1”多通道設計：3個TOFD通道可一次覆蓋200mm厚度的焊縫檢測，傳統射線檢測的理想替代方案；4個常規通道可對焊縫的表面盲區和底面盲區全覆蓋檢測，3個TOFD通道和4個PE通道的探頭線由同一根電纜線引出；1個單通道作為單通道的TOFD檢測及常規超聲檢測復核。
方波激勵，超保真低噪聲前置放大技術，缺陷識別更清晰；配合本公司前置放大器CTS-8682，信噪比提高10dB左右。
獨特的通道間噪聲抑制技術，解決國內儀器多通道間串?dāng)_問題。
滿足國內TOFD標準NB/T47013.10、DL/T330、GB/T 23902，兼容EN12668-1標準。
8.4寸工業級TFT顯示屏（800×600），全觸控操作，提高您的檢測效率。
高達400MHz的A/D采樣頻率，高采樣深度。
一次性TOFD掃描長度達40m。
A掃描、B掃描、TOFD掃描等多種探傷功能。
豐富的數據接口，雙USB接口，LAN網絡接口，HDMI高清數字接口。
多種掃查器可選，為用戶定制專用掃查器,標配掃查器為SCQtofd-3。
采用專用航空級定制數據電纜線，信號傳輸損耗小，柔韌性能特佳。
集成多種標定功能：根據直通波和底波的深度校準，根據直通波的零刻度校準，根據底波的厚刻度線校準；滿足各種條件下的圖像標定。
集成多種圖像處理功能：合成孔徑聚焦（SAFT）技術、拉直、差分、對比度、放大等。
集成多種缺陷標記功能：矩形模式、長度模式、高度模式、自由模式，滿足各類缺陷的標記。
掃查圖像可以直接復制到粘貼板，在報告中直接粘貼；掃查圖像可另存為圖片，圖片的格式可選BMP/JPEG/TIFF/PNG/GIF；檢測參數及缺陷信息易于查看，內嵌檢測報告模板，檢測報告模板可為用戶定制。
內嵌曲面工件掃查的工藝參數計算工具，平板工件的多通道工藝參數計算工具，為用戶提供檢測工藝設計作參考。
離線分析軟件同時兼容CTS-1008plus及CTS-2009兩款儀器。
存儲容量達16G（可外接擴展到32G），存儲長度可達5000m以上（高掃查精度）；全天候探傷數據記錄。
便攜式設計，重量僅3.0kg（含電池），便于攜帶。
大容量鋰電池，可連續工作6小時，配備兩塊電池可滿足一天的工作量。
技術參數
| 衰減器誤差 | 每12dB ± 1dB |
| 等效輸入噪聲 | <40×10-9 V/√HZ |
| 脈沖類型 | 負方波，發射電壓25～250V連續可調，步進為25V。寬度30～1000ns連續可調，步進為10ns。 |
| 工作方式 | 單、雙 |
| 阻尼 | 400、80Ω |
| 工作頻率 | 0.5～22.5MHz |
| 增益 | 0.0～110.0dB ，步進值：0.1、1.0、2.0、6.0dB；0.1dB檔提供智能加速調節功能 |
| 聲速范圍 | 1000～15000m/s ，連續可調，內置30個常用的材料聲速值 |
| 檢測范圍 | 0.0～10000mm (鋼縱波) ，連續可調，步進值 0.1mm |
| 檢波方式 | 正向、負向、全波、射頻（RF） |
| 閘門及報警器 | 三路閘門及硬件驅動實時報警信號，可選：進波報警、失波報警、DAC曲線報警，報警信號為聲報警 |
| 測量方式：峰值、前沿 | |
| 顯示屏 | 工業級、TFT 8.4"WVGA彩色液晶顯示屏，分辨率800×600 |
| 脈沖移位 | -7.5～3000μs |
| 探頭零值 | 0～999.9μs |
| 脈沖重復頻率 | 25～1000Hz，自動、手動兩種調節方式 |
| 垂直線性誤差 | ≤4% |
| 水平線性誤差 | ≤0.4% |
| 靈敏度余量 | ≥60dB (200Φ2平底孔) |
| 分辨率 | ≥34dB (5P14) |
| 動態范圍 | ≥30dB |
| 抑制 | (0～90)%，不影響線性與增益 |
| 電噪電平 | <10%< span=""> |
| 接口 | C6接口、TOFD專用接口、編碼器接口 |
| USB 主控口、LAN(RJ45)網絡口、HDMI 高清接口 | |
| 電源接口 | |
| 電源 | 大容量鋰電池，可連續工作6小時(與屏幕顯示和亮度相關) |
| 直流：12V直流適配器 | |
| 超聲標準 | 符合JB/T 10061-1999標準 |
| 兼容EN12668-1標準 | |
| 符合NB/T47013.10、DL/T330、GB/T 23902標準 | |
| 內部存儲容量 | 16G(外接可擴展到32G) |
| 掃查長度 | 0～40000mm自動滾屏，機內存儲長度5000m以上 |
| 記錄方式 | 原始數據 |
| 采樣深度 | 2048 |
| 重量 | 約3kg(含電池) |
| 體積(高×寬×厚) | 206mm×298mm×101.5mm |
