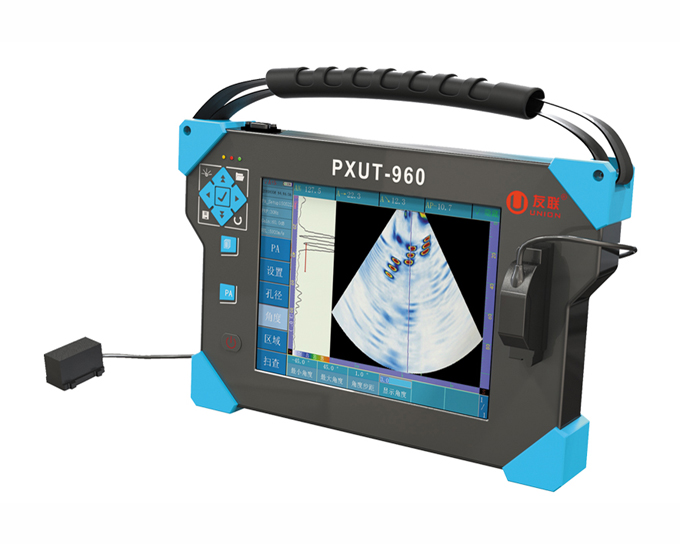

PXUT-960平板式相控陣超聲探傷儀
PXUT-960平板式相控陣超聲探傷儀是一款融合了友聯20多年超聲檢測技術成就，并采用當代先進的電子信息與檢測技術開發出的一款具有國際先進水平的相控陣超聲探傷儀。它不僅功能強大，圖像高清，并且操作簡便，輕巧實用。PXUT-960開創了相控陣超聲探傷儀的平板時代，為無損檢測行業提供了技術先進的超聲檢測儀器。
主要特點：
● 支持64晶片探頭，每組發射波束晶片為16個。
● 10.4〞高清彩色液晶觸摸屏，清晰的圖像顯示，分辨率1024×768。
● 超薄設計，厚度僅40MM，平板式相控陣超聲波探傷儀。
● 采用先進的MSATA存儲技術，50GB超大存儲容量，容量可擴充。
● 觸摸屏、快捷按鍵操作，簡單便捷。
● 一次同時多角度掃描，掃描角度范圍-89°～+89°，步調可調。
● 具備A、B、C、D、S、L、TOFD等多種圖像顯示功能。
● 人性化操作界面，輕松完成復雜的相控陣設置，調試和檢測效率高。
● 接口豐富（編碼器接口、LAN、USB、VGA等），數據圖像傳輸更便捷。
● 支持時間和編碼器兩種成像出發方式，全程掃查紀錄自動保存。
技術參數：
項目 | 指標 | 項目 | 指標 |
孔 徑 | 16個 | 輸入抗阻 | 50Ω |
晶片數量 | 64個 | 輸入/輸出 | USB2.0×2，USB3.0×1，LAN，VGA，編碼器接口×2 |
電壓（負電波） | 20～80V可調 | 聚焦法則 | 1024 |
脈沖寬度 | 30～625ns可調,分辨率2.5ns | 整體采集延遲 | 0～1000us，10ns增量 |
脈沖上升時間 | ＜10ns（80V，50Ω） | 發射/接受延遲 | 0～20us，2.5ns增量 |
重復頻率 | 30KHz | 成 像 | A，B，C，D,S，L，TOFD |
放大器帶寬 | 0.8～20MHz | 顯 示 屏 | 10.4”高清彩色觸摸屏分辨率（1024×768） |
增益控制 | 模擬增益80dB，數字增益36dB | 電 源 | 14.8V鋰離子電池組，續航時間6小時 |
時間校正增益 | 32個可編程點，斜率40dB/μs | 數據存儲 | 50GB,可擴展 |
輸入信號幅值 | 0.8Vpp | 外形尺寸 | 330（寬）×220（高）×40（厚） |
數字化頻率 | 100MHz(10bits) | 重量 | 3.0Kg |
如相關產品技術參數發生更改，恕不另行通知。
