PXUT-390超聲波探傷儀
立即詢價

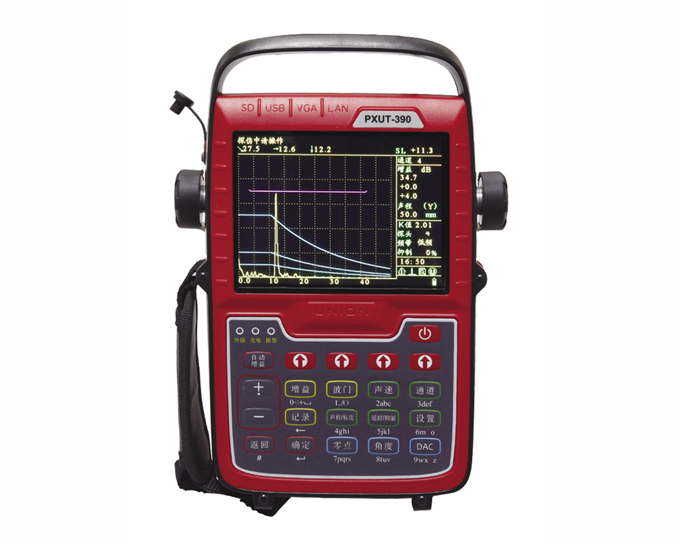

PXUT-390型全數字智能超聲波探傷儀
PXUT-390型全數字智能超聲波探傷儀，采用新型超大屏幕高亮度TFT顯示器，儀器造型優美，體積小巧，屏幕超大，強光下無需遮光能清晰顯示，儀器功能強勁，性能穩定，操作簡便，是一款性能優越的筆記本式超聲波探傷儀。
主要特點：
● 采用新型輕觸開關，手感舒適，操作過程全中文提示，操作簡便、易學。
● 獨立探傷通道(可擴展)，多種探傷工藝和標準自動生成，可以自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。
● 獨特的增益自動調節和峰值自動搜索，使探傷既快捷又準確。
● 脈沖寬度、發射電壓、濾波頻帶、探頭阻尼可調，適用于各種工件的探傷。
● 具有全波、正半波、負半波、射頻四種檢波方式，有助于缺陷評定。
● DAC、AVG曲線自動生成并能分段制作，取樣點不受限制，可進行補償與修正，DAC曲線隨增益自動浮動,隨聲程自動擴展,可方便實現深度補償。
● 缺陷回波參數（距離、水平、垂直、波幅、dB當量、孔徑值）實時顯示。
● 具有峰值記憶、回波包絡、波形凍結、曲面修正、門內展寬等功能。
● 可利用端點衍射波實現缺陷裂紋的自動測高。
● 具備探頭頻譜分析功能，探頭性能參數隨時監測。
● 實現波幅報警和dB值報警結合，探傷更準確和便捷。
● 具有B-掃描功能，可顯示工件缺陷形狀。
● 完備的焊縫和工件剖面顯示，使探傷更具權威。
● 大容量探傷數據存儲，數據處理能力強，可按日期、工件編號和序號進行檢索和處理，可與計算機實現數據通訊和數據管理，可直接打印探傷報告。
● 實現SD卡存儲，實時連續記錄動態波形，具有VGA接口可外接投影儀、顯示器，方便培訓和教學。
● USB連接電腦通訊，實現數據轉存及打印。
技術參數：
項目 | 指標 | 項目 | 指標 |
頻帶范圍 | 0.4～20.0MHz | 靈敏度余量 | ≥65dB （200mm—Ф2平底孔，2.5PФ20） |
探測范圍 | 0～10000mm（鋼中縱波） | 采樣頻率 | 160MHz（實時采樣） |
增益范圍 | 120dB0.1，1.0，2.0，6.0步進 | 聲程位移 | 0～9800mm（鋼中縱波） |
探頭方式 | 單晶，雙晶，穿透 | 工作溫度 | -20oC～50oC |
水平線性 | ≤0.1％ | 電 源 | 16V DC；220V AC高性能鋰電池 |
垂直線性 | ≤3％ | 工作時間 | ≥8小時 |
動態范圍 | ≥34dB | 顯 示 | 5.7”LCD (640×480) |
分 辨 力 | ≥32dB | 外形尺寸 | 253（高）x157（寬）x48（厚） |
閘 門 | 進波門（直方門、DAC門）、失波門連續可調 | 整機重量 | 1.6Kg（帶鋰電池） |
如相關產品技術參數發生更改，恕不另行通知。
