無損檢測：關于超聲波探傷儀儀器調節和缺陷的定位
無損檢測：關于超聲波探傷儀儀器調節和缺陷的定位
在實際的無損檢測過程中，為了在確定的探測范圍內發現規定大小的缺陷，并對缺陷定位和定量，就必須在探測前調節好儀器。
一. 零點調節由于超聲波通過保護膜、耦合劑(直探頭)或有機玻璃楔塊(斜探頭)進入待測工件的，缺陷定位時，需將這部分聲程移去，才能得到超聲波在工件中實際聲程。零點一般是通過已知聲程的試塊進行調節，如CSK-IA試塊中的R100圓弧面(斜探頭)或深100mm的大平底(直探頭)。
二. K值調節 由于斜探頭探傷時不僅要知道缺陷的聲程，更要得出缺陷的垂直和水平位置，因此斜探頭還要精確測定其K值(折射角)才能準確地對缺陷進行定位。K值一般是通過對具有已知深度孔的試塊來調節，如用CSK-IA試塊?50或?1.5的孔。
三. 定量調節 定量調節一般采用AVG(直探頭)或DAC(斜探頭)。四. 缺陷定位超聲波探傷中測定缺陷位置簡稱缺陷定位
1. 縱波(直探頭)定位縱波定位較簡單，如探頭波束軸線不偏離，缺陷波在屏幕上位置即是缺陷至探頭在垂直方向的距離。
2. 表面波定位表面波探傷定位與縱波定位基本類似，只是缺陷位于工件表面，缺陷波在屏幕上位置是缺陷至探頭在水平方向的距離(此時要考慮探頭前沿)。
3. 橫波定位橫波斜探頭探傷定位由缺陷的聲程和探頭的折射角或缺陷的水平和垂直方向的投影來確定。
4. 橫波周向探測圓柱面時缺陷定位 周向探傷時，缺陷定位與平面探傷不同。
(1) 外圓探傷周向探測
(2) 內壁周向探測

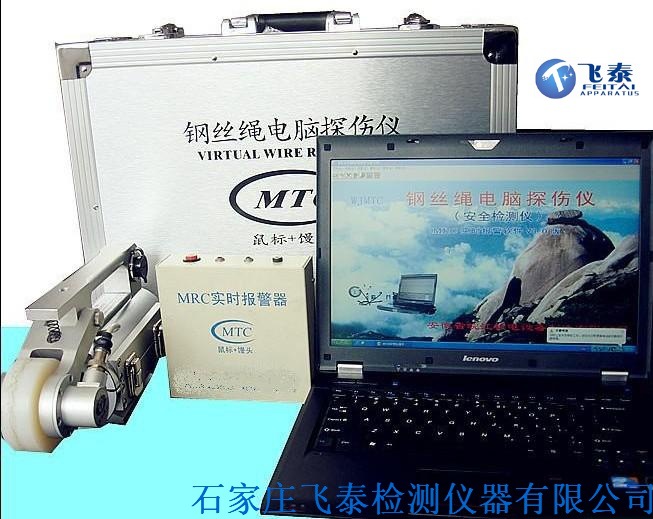

一、產品概述
◆ 能在線檢測鋼絲繩內外部斷絲、磨損、銹蝕、變形、松股、跳絲、材質變化等各種缺陷功能。
◆ 檢測結果報告能滿足不同行業的標準同時具有斷絲根數和斷絲斷面積與鋼絲總斷面積的之比的形式顯示。
◆ 利用計算機USB接口直接采樣處理分析，具有在線聲光報警與實時顯示結果功能。
◆ 傳感器圓型結構、周向環繞、軸向磁化，將鋼絲繩瞬間磁化到飽和狀態。
◆ 傳感揣采用合金鋁外殼，具有防水、防塵、防震、防潮功能。
◆ 工作穩定，性能可靠，檢測精度高，抗干擾性能強，數據準確。
◆ 軟件適應Windows98／2000／xp／Vista各種計算機操作系統
◆ 根據國家計量法和國家安全生產法的規定，每臺儀器均由國家計量機構，按美國ASTM1571美國標準和上海Q/NYNAY01企業標準作為第三方進行檢驗，并出具檢測報告，獲得法定資質。
◆ 廣泛應用在礦山、索道、起重設備、電梯、港口機械、纜索橋等領域。
二、技術核心和法律資質
1. 虛擬儀器：鋼絲繩無限不確定。唯有應用虛擬儀器技術，以軟件取代傳統儀器，由電腦直接采樣處理，才能保證不漏檢、不誤判，如同看電影，對鋼絲繩進行全程掃描，結果準確無誤，重復性好。
2. 三定儀器：根據不同行業的鋼絲繩報廢的國家標準規定，本產品應用電磁定性、定量、定位，在線無損檢測鋼絲繩的內外部斷絲、銹蝕、磨損、金屬截面積變化、松股、跳絲、變形、材質異常等缺陷。
3. 合法儀器：根據國家計量法和國家安全生產法的規定，每臺儀器均由國家計量機構，按美國ASTM1571美國標準和上海Q/NYNAY01企業標準作為第三方進行檢驗，并出具檢測報告，獲得法定資質。
三、技術參數
FRT10-S全系列能檢測鋼絲繩直徑范圍：Φ1.5—300 mm （需配置不同系列規格傳感器）
傳感器與鋼絲繩相對速度：0.0—6.0 m/s 最佳：0.3—1.5 m/s
傳感器導套與鋼絲繩間隙最佳：2—6 mm，允許間隙：0—15mm
斷絲缺陷（LF）檢測能力
定性：單處集中斷絲定性檢測準確率 99.99%
定量：單處集中斷絲根數允許有一根或一當量根誤判
單處集中斷絲根數無誤差定量檢測100次以上準確率≥92%
金屬截面積定量變化率（LMA）
檢測靈敏度重復性允許誤差：±0.055%
檢測精度示值允許誤差：±0.2％
位置（L）檢測能力：檢測長度示值百分比誤差：±0.2%
電源：電腦電池供電 5V
傳感器重量：常用規格 < 10kg
環境溫度：-10℃~40℃ 大氣壓力：86~106Kpa 相對濕度：≤85%
