學?；羝战鹕瓑簻y試裝置 教學科研霍普金森壓桿檢測設備
文章出處：河北雷納檢測科技有限公司 瀏覽量：1155發表時間：2019/7/31

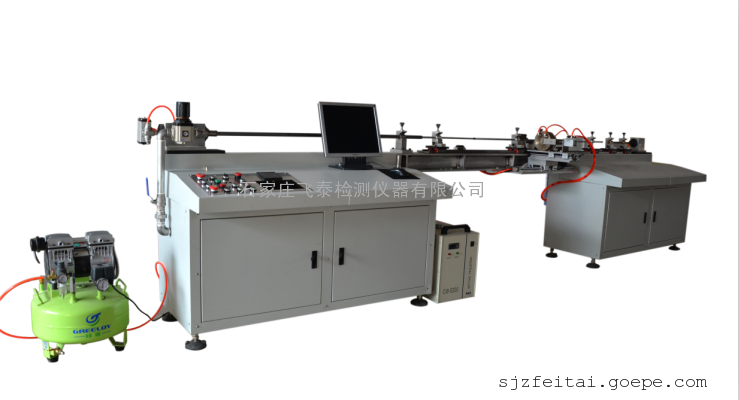

學校霍普金森壓測試裝置 教學科研霍普金森壓桿檢測設備
石家莊飛泰檢測儀器有限公司霍普金森壓測試裝置廣泛應用于高校/學院對高溫金屬材料研發教學、新材料工程化技術創新研制、冶金及特種材料研究機構、學校材料研制、國家重點項目、航空動力、新能源材料、復合材料研究、先進電子材料、有色金屬材料等國家重點實驗室、冶金國家工程研究機構、科技信息研究機構等。
二、霍普金森壓桿測試系統組成
本套Hopkinson 壓桿系統主要包含三部分：支架部分、壓桿主體部分、數據采集部分，其示意圖如下所示。其中支架部分是用來支撐固定壓桿部分并且保證壓桿的水平，為了保證系統的水平度及剛度，該部分采用整體鋁板制作而成 。壓桿主體部分包括炮管、撞擊桿、入射桿、透射桿、能量吸收器以及相應的氣壓裝置等等。而數據采集系統則是由粘貼在桿子上的應變片，惠斯通橋路（應變片接線橋盒），超動態應變儀以及高速采集系統：
1、測試平臺:為了保證整個平臺水平度及桿系同軸度，提高測試精度，特選用高強度的60鋁材整體銑削加工而成。
2、組合基準導軌：采用臺灣HIWIN上銀高精度的標準直線導軌，確保定位精度，更換炮管或桿系時，只需要調整X軸方向位置即可，大大提高調試工作效率及系統精度。
3、發射系統：由儲氣室、發射體、操控模塊、活塞、聯接法蘭、可快換變徑炮管、支承座、反后座支架、子彈自動回收裝置等組成。
發射閥體實物圖
*高溫爐（選配）
三.超動態數據采集系統：
數據采集系統
實驗數據及分析
四、設備優勢介紹
● 可快速變換不同炮管：
在一臺測試系統上只需更換炮管就可方便實現各種壓桿試驗，達到各種實驗?zāi)康摹?br/>● 統一基準：
采用60鋁材整體焊接而成，經過高精度加工，具有較高平面度，提高了水平平面統一基準；采用臺灣HIWIN高精度直線導軌，提高了側向統一基準，便于換型及提高測試精度。
● 子彈自動回收：
設備安裝了子彈自動回收裝置，人性化設計
● 標準模塊化：
1、測試平臺:為了保證整個平臺水平度及桿系同軸度，提高測試精度，特選用高強度的60鋁材整體銑削加工而成。
2、組合基準導軌：采用臺灣HIWIN上銀高精度的標準直線導軌，確保定位精度，更換炮管或桿系時，只需要調整X軸方向位置即可，大大提高調試工作效率及系統精度。
3、發射系統：由儲氣室、發射體、操控模塊、活塞、聯接法蘭、可快換變徑炮管、支承座、反后座支架、子彈自動回收裝置等組成。
發射閥體實物圖
*高溫爐（選配）
三.超動態數據采集系統：
數據采集系統
實驗數據及分析
四、設備優勢介紹
● 可快速變換不同炮管：
在一臺測試系統上只需更換炮管就可方便實現各種壓桿試驗，達到各種實驗?zāi)康摹?br/>● 統一基準：
采用60鋁材整體焊接而成，經過高精度加工，具有較高平面度，提高了水平平面統一基準；采用臺灣HIWIN高精度直線導軌，提高了側向統一基準，便于換型及提高測試精度。
● 子彈自動回收：
設備安裝了子彈自動回收裝置，人性化設計
● 標準模塊化：
無論發射系統、中心支撐裝置，還是導軌，全部采用標準模塊化結構。無論你需要什么樣的壓桿試驗設備，都可通過數量增減而達到試驗要求
